스피드 게이트 드라이브
>

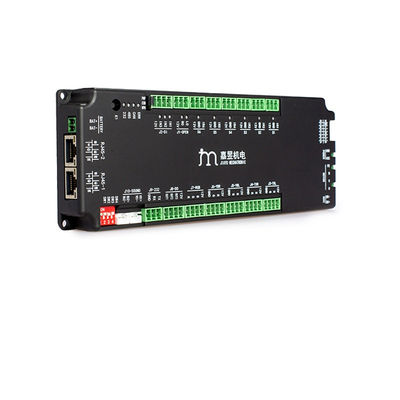

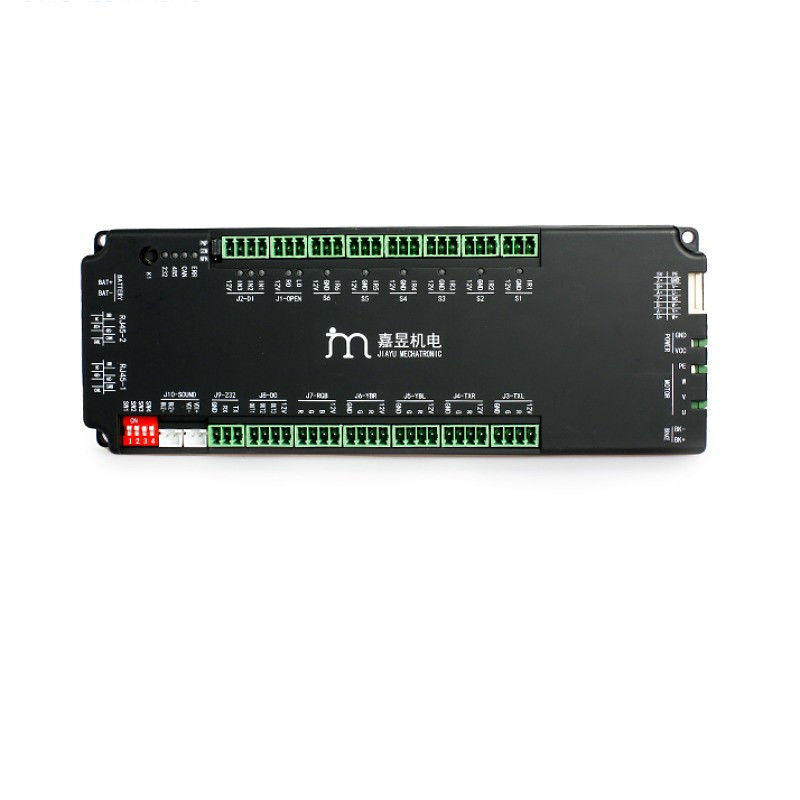

스윙 게이트 턴스타일용 통합 드라이버 및 컨트롤러 기능 제어판

스윙 게이트 턴스타일용 통합 드라이버 및 컨트롤러 기능 제어판

브랜드 이름: CSJY
모델 번호: JMC4805
MOQ: 2
가격: Negotiate
포장에 대한 세부 사항: 판지 상자
지불 조건: 티/티
상세 정보
원래 장소:
중국
인증:
CE
입력 전압:
DC 24
피드백 입력:
증분 인코더
통신 포트:
RS232, RS485(Modbus RTU), 옵션 CAN 버스
장애물 감지 방법:
모터 전류 모니터링 + 엔코더 스톨 감지
보호 기능:
과전류, 과전압, 저전압, 단락
정격/피크 전류:
5A / 15A
적외선 입력:
PNP 및 NPN과 호환되는 6개의 독립 인터페이스
전용 출력:
1방향 클러치 출력
전원을 끄고 스위치를 엽니다.:
외부 12V 1.3Ah 배터리
작동 주변 온도:
-20℃ ~ 55℃
공급 능력:
5000
강조하다:

스윙 게이트 회전식 개찰구 제어 보드

,

스피드 게이트 구동 컨트롤러

,

통합 드라이버 제어 보드

제품 설명

스윙 게이트 회전식 개찰구용 통합 드라이버 및 컨트롤러 기능 제어 보드


제품 설명
자동 스윙 게이트 회전식 개찰구의 중앙 지능형 장치로 설계된 이 통합 드라이버 및 컨트롤러 기능 제어 보드는 모터 구동 전자 장치, 로직 제어 및 I/O 인터페이스를 단일의 컴팩트 PCB로 통합합니다. 별도의 드라이브 및 제어 모듈의 필요성을 없애 설치를 단순화하고 배선 복잡성을 줄이며 출입 통제 애플리케이션의 전반적인 시스템 신뢰성을 향상시킵니다.


이 보드는 사전 프로그래밍된 회전식 개찰구 로직을 갖춘 강력한 마이크로컨트롤러(MCU)를 통합하여 다양한 작동 모드(양방향, 단방향, 자유 통행, 잠금)를 지원합니다. 외부 출입 통제 시스템(카드 리더기, 생체 인식 스캐너, 푸시 버튼), 표시등 및 안전 센서에 연결하기 위한 여러 입력/출력 포트가 있습니다. 내장된 보호 회로(과전류, 과전압, 단락, 열 차단)는 통행량이 많은 환경에서 안전한 작동을 보장합니다.


기술 사양

입력 전압

24–48 VDC

정격/최대 전류

5A / 15A

모터 적응

저전압 서보 모터

통신 인터페이스

RS232 / RS485 / CAN

적외선 입력

PNP 및 NPN과 호환되는 6개의 독립 인터페이스

게이트 강제 돌파

내장 브레이크 모듈

인코더 피드백

증분형

입출력 신호

2개의 출입구 + 3개의 확장 입력/출력



일반적인 응용 분야

  • 스윙 게이트 회전식 개찰구 (보행자 출입 통제, 광학 회전식 개찰구)

  • 스피드 레인 유리 또는 금속 날개 포함

  • 자동 출입 게이트 사무실, 지하철역, 공항, 경기장용

  • 안티 테일게이팅 보안 페데스탈

  • 레트로핏 키트 기존 수동 스윙 게이트용 (모터화 업그레이드)
